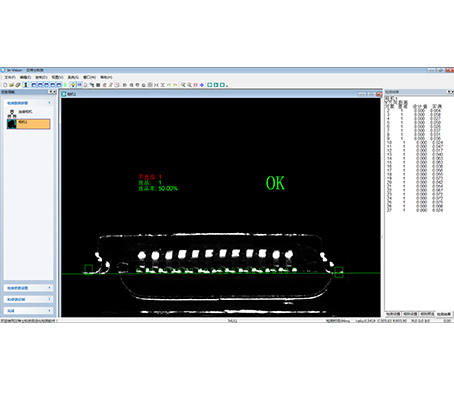

CCD視覺檢測系統通過圖像采集實現尺寸測量、缺陷識別和對位控制,圖像清晰度直接影響檢測效果。調焦是圖像采集環節的重要步驟,其精度與方法決定了后續處理穩定性。
系統調焦的核心是保證相機成像面與被測物體處于焦平面。常見調焦方式有手動調焦、自動調焦和電動調焦三種。手動調焦多用于單一產品場景,通過調節鏡頭焦距環與物距實現圖像清晰。操作時需觀察圖像對比度與邊緣銳利度,找到圖像清晰點后鎖定鏡頭。
自動調焦系統集成算法模塊,通過對焦評價函數對圖像清晰度進行實時計算。系統控制鏡頭或平臺微調焦距位置,獲取圖像對比值位置作為焦點,適用于被測對象高度不一或頻繁更換的場合。
部分CCD系統使用電動調焦鏡頭,通過軟件界面遠程控制焦距,便于集成在密閉或不便接觸的設備中。調焦過程中需配合適當光源與穩定平臺,避免震動和雜光干擾圖像穩定性。
在多相機系統中,應分別對各個相機進行調焦,并保持成像區域一致性。調焦完成后建議保存焦距參數,便于后續快速恢復狀態。
實際使用中,可結合標定圖卡進行輔助調焦,通過檢測線條清晰度與幾何變形情況判斷是否處于焦平面,提高調焦效率與圖像可靠性。
